FU2200A データ ロガーの &amp が付いている多機能力メートル; RJ45

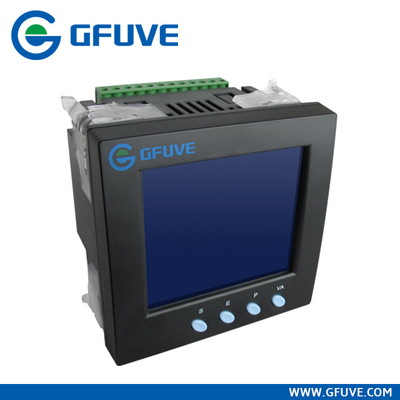

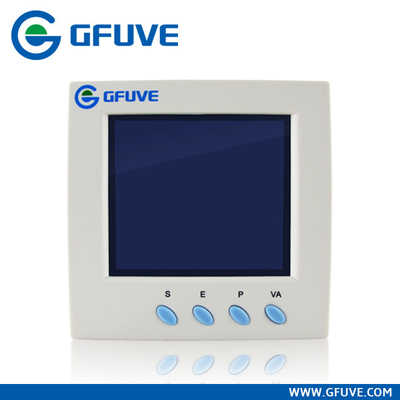

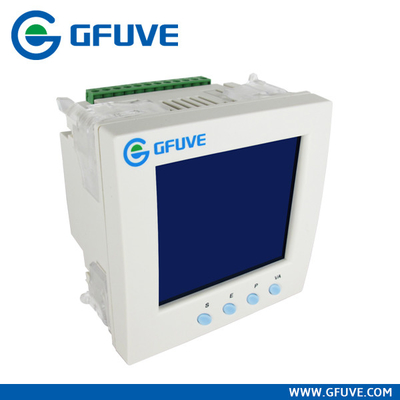

FU2200A データ ロガーが付いている多機能力メートル

導入

FU2200A シリーズは GFUVE によって製造された経済的なけれども非常に機能三相多機能力およびエネルギー メートルの範囲です。 これらのメートルは力およびエネルギー制御システムを監視するために優秀な価値を提供します。 2200A シリーズは理性的な電力配分または植物オートメーション システムのために装置を集めるデータとして使用されるかもしれません。 すべての監視されたデータは Modbus RTU の議定書を動かす標準的なデジタル RS485 COM ポートによって利用できます。 から選ぶべきモデルの広い範囲によって 2200A シリーズは並ぶものがない価値および機能性を提供します。

特徴

· 本当 RMS 測定変数。

· ANSI および IEC 0.5 の正確さのクラス。

· 力の質の分析。

· 4 つの象限儀エネルギー;

· 4MB 機内記憶;

· データ ロギング

· 高速 RS485 のイーサネット ポート（任意）;

· 第 2 からの 63th に個々の倍音を測定して下さい（任意）;

· モジュールの設計;

· TOU の 4 つの税率、12 季節、14 のスケジュール

· クラスの一流の保証。

· 管理ソフトウェアを使って

適用

· 配分の送り装置、変圧器、発電機、コンデンサー銀行およびモーターのメーターで計ること。

· 中型および低電圧システム。

· 、商業の実用性産業。

· 力の質の分析。

測定変数

電圧（PHN）; 電圧（PH PH）; 現在; 頻度; PF; アクティブな電源（W）; 反応力（Q）; 皮相電力、2~63thharmonics （任意）

倍音

段階電圧の総倍音の内容

流れの総倍音の内容

段階電圧（出力される RS485）の 2rd~63th 倍音の内容

流れ（出力される RS485）の 2rd~63th 倍音の内容

最大値及び最小値

最高。 電圧/流れのための価値

最高。 アクティブな電源のための価値

最高。 反応力のための価値

最高。 皮相電力のための価値

電圧/流れのための最少価値

アクティブな電源のための最少価値

反応力のための最少価値

皮相電力のための最少価値

計算

前方アクティブな電源エネルギー

逆のアクティブな電源エネルギー

前方アクティブな電源エネルギー

逆の反応力エネルギー

測定範囲

0~400V、0~6A、45~65Hz、-1~0~1

測定の正確さ

電圧: 0.5%RD±0.05%FS

流れ: 0.5%RD±0.05%FS

アクティブな電源: 0.5%RD±0.05%FS

反応力: 1.5%RD +0.05%FS

皮相電力: 0.5%RD +0.1%FS

力率: 0.5%RD

頻度: 0.05%RD

活動的なエネルギー: 0.5%

最高の要求

Ia、Ib、IC のΣP の_合計、ΣQ の_合計、ΣS の_合計、15 分

表示

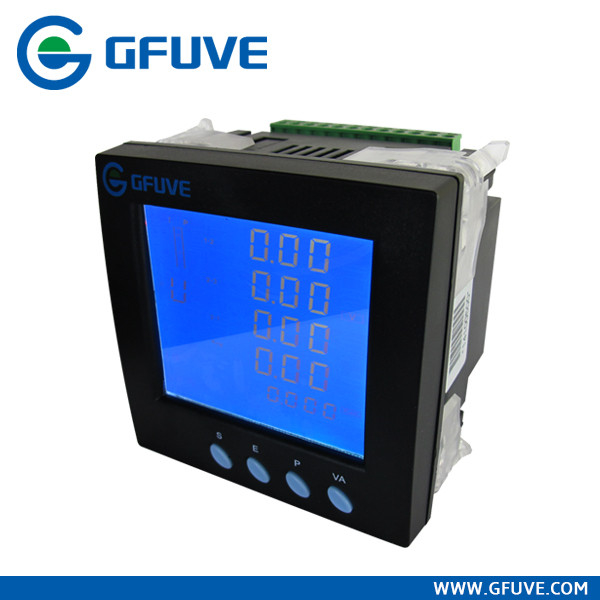

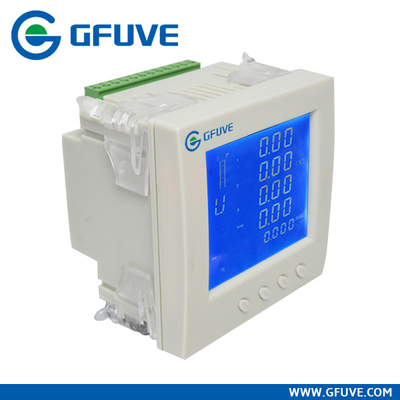

ワイド スクリーンの角度、淡いブルーのバックリット LCD 表示、5 つの表示図。 4 つの操作のキー。

記憶

4M に拡張される標準 2M の記憶;

それは貯えます 1minute からの 60minutes 間隔にデータを、1 つのグループのデータ記録装置の標準的な工場 15minutes 任意に置くことができます。

それはレコーダー 4 以下チャネル（電圧、流れ、力、力率等）および 4 （前方アクティブな電源エネルギー、逆のアクティブな電源エネルギー、前方アクティブな電源エネルギー、逆の反応力エネルギー）できま、読むために 15 分毎にかける 1 つを、少なくとも 1 年間のデータ、COM ポートを通して記録します; ソフトウェアを通して貯えられる必要がある何をデータ項目を選ぶことができます;

コミュニケーション

RS-485 インターフェイス港サポート、32 （128 の）ネットワーキング、ModBus-RTU の通信プロトコル。

エネルギー脈拍

活動的な及び反応エネルギー パルス出力機構を提供します。 脈拍変数は選びましたり、及びますある場合もあります: 0.1~10000kWh/kvarh. 乾接点の出力（1A*100V）。

データ収集（拡張）

各 FM-K2 モジュールは接触およびカウントの集められた 2 方法である場合もあります。

制御して下さい（拡張モジュール）

各 FM-K2 はコミュニケーションか測定された変数によって制御することができる 2 リレー出力を提供します。

アナログ出力（拡張モジュール）

各 FM-A20 モジュールは DC 4~20mA の出力、それの 2 つの方法を変数についての機能関係置くことができます提供します。

接続モード

3P4W、3P4W BAL、3P3W、3P3W BAL;

プログラム可能

測定システム: 3P4With3P3W 等。

変形の比率: PT 1~10000; CT 1~10000。

コミュニケーション

RS485、ボー: 1200~57600 の標準 38400; イーサネット ポート（任意）

次元

土台のパネル: 96 x 96mm

取付け

パネル取り付け

Trepanning: 92 x 92mm

電源（AC/DC）

AC85~400V/DC85~330V、

パワー消費量: <4va>

作動状態

温度: -25 | 55 °C

湿気: 20% | 凝縮のない 95%RH、

保証

保証 3 年の
