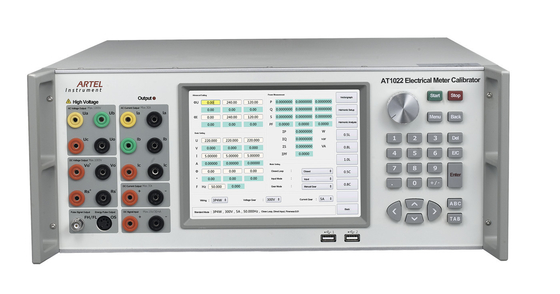

無線端末管理を用いる 3 つの段階の電気試験計器の口径測定器

無線端末管理を用いる 3 つの段階の電気試験計器の口径測定器

使用法:

AT1022 はすべてのレベルで場所、電力網株式会社、鉄道、大きい産業および採鉱企業および国民の測定の施設発生させる研究所の測定部のために適しています。

主関数

メートル、デジタル メートル、電気トランスデューサー、エネルギーを示す Calibrate 等メーターで計ります;
AC 試し RTU に目盛りを付けて下さい;
2nd~63rd 倍音を出力して下さい;

主な特長

モジュール設計は、メートル、電気トランスデューサー、RTU の等指摘に目盛りを付けます;
8 インチ色のタッチ画面は、友好的、作動すること容易インターフェイスさせます;
RS232、イーサネットおよび WiFi インターフェイス、AT1022 と装備されていてどちらかのサポート独立操作、PC はできます

制御か便利な無線端末管理;
RS485 によって試験計器と伝達し合って下さい;
自動的にメートルおよびトランスデューサーの間違いを計算すれば、関連データはダウンロードすることができます

U ディスク;
装置のための積み過ぎの位置を驚かし、表示する自己防衛は積み過ぎ、電圧短絡、現在のオープン回路を出力しました;
自動的に失敗のために検出し、診断し、そして驚かして下さい。
遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;
userself によって目盛り付けを支えて下さい。

タイプ:

AT1022C の電気メートルの口径測定器。 クラス 0.05

AT1022B の電気メートルの口径測定器。 クラス 0.1

出力される AC 大きい電圧:

範囲: （段階 A） 30V、100V、300V、660V、1000V;
（段階 B、C） 30V、100V、300V、660V;
範囲の調節: （0~120） %RG、RG は範囲を、同様に以後示します; A 1000V を段階的に行なって下さい: （0~100） %RG;
程度の調節: 選択のための 0.01%RG、0.1%RG、1%RG、および 10% RG;
安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）
ゆがみ: ≤0.2% （非容量性負荷）;
最大出力の負荷: 30V および上部ギヤ; 20VA 毎段階;
測定の正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）

出力される AC 小さい電圧:

範囲: A を段階的に行なって下さい: 75mV、300mV、750mV、3V、7.5V;
範囲の調節: （0~120） %RG、RG は範囲を示します;
範囲の調節: 選択のための 0.01%RG、0.1%RG、1%RG、および 10% RG;
安定性: 0.02%/2min;
ゆがみ: ≤0.2% （非容量性負荷）;
最大出力の負荷: ≥25mA;
測定の正確さ: 0.1%RG;

AC 現在の出力:

範囲: （段階 A） 500uA、2mA、10mA、50mA、200mA、500mA、2A、5A、10A、30A;
（段階 B、C） 200mA、500mA、2A、5A、10A、30A;
範囲の調節: （0~120） %RG、RG は範囲を、同様に以後示します;
程度の調節: 選択のための 0.01%RG、0.1%RG、1%RG、および 10% RG;
安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）
ゆがみ: ≤0.2% （非容量性負荷）;
最大出力の負荷: 20VA （30A ギヤ）; ギヤの下の 50mA および: ≥15V;
測定の正確さ: ギヤの上の 200mA および: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）;
ギヤの下の 50mA および: 0.1%RG （クラス 0.1）;

出力

出力の安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）
活動的な/反応力測定の正確さ: 0.05%RG;

段階の出力

範囲を調節する出力: 0°~360°;
程度を調節する出力: 10°、1°、0.1°、選択のための 0.01°;
決断: 0.01°;
測定の正確さ: 0.05°.

出力される力率:

範囲の調節: -1 | 0 | +1;
測定の決断: 0.0001;
測定の正確さ: 0.0005

頻度出力

範囲の調節: 40Hz ~70Hz;
程度を調節する出力: 1Hz、0.1Hz、0.01Hz、選択のための 0.001Hz;
決断: 0.001Hz;
正確さ: 0.002 Hz。

調和的な設定

調和的な順序: 第 2 ~63rd;
調和的な広さ: 0~40%;
調和的な角度: 0°~359.99°;
倍音の一定の間違い: 第 2 ~31st: ≤±0.1%、第 32 ~63rd: ≤±0.2%;

DC 電圧の出力

範囲: 100mV、300 mV、1V、5V、20V、100V、300V、1000V;
範囲の調節: （0~120） %RG; 1000V: （0~100） %RG
程度の調節: 0.01%RG、0.1%RG、1%RG、および 10% RG;
安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）
出力負荷: 範囲≥10mA の上の 20V および; ranges≥50mA の下の 5V および;
測定の正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）
さざ波内容: 1% 以下。

DC の現在の出力

範囲: 1mA、3mA、10mA、30mA、100mA、300mA、1A、5A、10A、25A;
範囲の調節: （0~120） %RG;
程度の調節: 0.01%RG、0.1%RG、1%RG、および 10% RG;
安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）
出力負荷: 25A: 25VA; 5~10A: 2V; 1A および低速ギア≥30V;
測定の正確さ: 範囲の上の 10mA および: 0.05%RG、0.1%RG; 1mA の 3mA 範囲: 0.1%RG;
さざ波内容: 1% 以下。

DC 入力の電圧測定

範囲: ±10V;
測定範囲: （0-150） %RG;
基本的な間違いの限界: 0.02%RG
さざ波の測定の間違い: （5%RD + 0.1%）、RD はさざ波の測定値を示します;
決断: 0.001%RG.

DC 入力の流れの測定

範囲: ±20mA;
測定範囲: （0-150） %RG;
基本的な間違いの限界: ±0.02%RG
さざ波の測定の間違い: ± （5%RD + 0.1%）、RD はさざ波の測定値を示します;
決断: 0.001%RG.

エネルギー間違いの測定:

活動的なエネルギー基本的な間違いの限界:
0.05%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;
0.1%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;
反応エネルギー基本的な間違いの限界:
0.1%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;
0.2%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;

他の変数:

電源: 90-265VAC/DC; AC 220V ±15% か 110V ±15%
力の頻度: 50Hz~60Hz
パワー消費量: 50VA~1000VA
環境の状態: 20℃~30℃の湿気: RH≤85%
貯蔵の環境: -20℃~50℃
サイズ: 600mm （L）× 440mm （H） W）× 176mm （
重量: 28kg
