3.5 インチ多機能 CCTV のテスター、光学力メートル、Ip のカメラのテスター

3.5 インチ多機能 CCTV のテスター、光学力メートル、Ip のカメラのテスター

記述:

新しい CCTV のテスターは IP のカメラ、アナログのカメラおよびネットワーク装置の現地の取付けそして維持のために、ビデオ・ディスプレイ、PTZ 制御、DC12v の出力電力の、可聴周波テスト、人種差別の発電機と、捜す前のモデルへ同じであるケーブルのテスト開発されます、および RS 485 データ。 新しい開発された機能は POE の電源のテスト、PING のテスト、IP アドレス スキャン、ビデオ スナップショット、光学力メートル、ビデオ記録、イメージの拡大、港の明滅、LED ランプ等が含まれています。 容易な操作および可搬性と設計されている新しいテスターは分野で CCTV システムをさせま、仕事の効率を時間の減少によって改善します取付け、維持するためにそれを cctv の技術者か取付人のために簡単に。

適用:

— は保証維持およびネットワーク工学のケーブルのもう一方の端を調べます

— CCTV のシステム設置および維持

1 カメラのテストの — のドームのカメラおよびすべて
— CCTV 送信チャネルのテスト
— PTZ のコントローラー

特徴:

— 3.5 のインチ外形図 TFT-LCD、480 （RGB） x320

— の低い消費、11 時間仕事

任意 — OSD メニュー、英語、中国語および他の言語

— LCD スクリーンの明るさ/調節可能な対照/色飽和

— は自動的に NTSC および PAL のビデオ モードを識別し、合わせます
— はビデオ チャネルをテストするためにビデオ人種差別の受け入れによって普通送信しなさいかどうか colorbar 発電機を、高めました

— の移動可能なマイクロ SD （含まれている 4GB マイクロ SD）

夜に作動すること容易な — LED ランプ

— のユーザー定義の近道キー（F1 および F2）

— 10x のズームレンズは、ビデオ・イメージ使いやすい細部を見るために拡大することができます

— のスナップショットは SD カードの JPG ファイルとして現在のイメージを救い、

— 視覚繊維 CCTV のモニター システム、CATV システム、視覚繊維の通信網配置およびテストに使用する光学力メートル

右であるかどうか — PING のテスト、テスト IP のカメラまたは他のネットワーク装置のイーサネット ポートかどうか仕事普通、および IP アドレス

— の IP アドレス スキャンは接続された IP のカメラおよび他のネットワーク装置を、すぐに IP アドレスを捜します

— POE の電圧測定は IP のカメラ、無線 AP 装置および他の PD 装置に、POE スイッチの電圧をテストします

特別な信号の発送によって接続された POE スイッチ港を見つけること容易な — 装置港の明滅は特別な頻度で接続された POE の港明滅します

— リンク モニター; 占められるかどうか設定の IP アドレスを点検して下さい

— PTZ の住所スキャンは PTZ のカメラの ID の上で、捜します。

— ネットワーク ケーブルおよび電話ケーブルはテスト、関係およびの順序を表示しません

LAN ケーブルの

多重プロトコル —。 30 以上の PTZ の議定書を支えます。 PELCO-P のような、PELCO-D、

SAMSUNG

— サポート RS232/RS485/RS422 の率 600 | 調節可能な 115200bps

— のリチウム イオン ポリマー電池。 装置は高度の電力制御および保護回路を用います

— の表示スクリーンのデータそしてイメージ同時に

列車がほとんど不必要であること使用のために容易な —

機能:

1.映像信号のテスト

• 新しい cctv のテスター、作り付けの高い定義 3.5" LCD-TFT 480 （RGB） x320

外形図の表示画面、容易なおよび直接カメラのイメージの質を表示します

• サポート PAL/NTSC
• LCD スクリーンの明るさ/調節可能な対照/色飽和。 分野の構造および保守作業のために適した

2. 映像信号のレベル テスト

ビデオ信号強度の減少をテストして下さい、より長い映像信号ケーブルはイメージを薄暗くしイメージのダイナミック レンジを減らします、映像信号は余りに強いです、により事実上の影を引き起こし、イメージの鋭さを減らします。

それはまた実質表示ビデオ水平な価値、範囲から、通知ですスクリーンの表示できます。

3. PTZ のコントローラー

入力ビデオ・イメージを表示して下さい。 P/T の単位そしてイメージ急上昇します選別し、/傾き。 議定書、COM ポート、ボード・レート、PTZ ID の鍋/傾きの速度のような制御パラメータをセットアップして下さい; セットおよび呼出し事前調整の位置。

4. 高められた人種差別の発電機

ビデオ発生の PAL/NTSC 多重システムの人種差別のビデオ発電機（切替可能な 8 システム多彩な送信/受信 8 システムは想像します）。 ビデオ人種差別のビデオ チャネルをテストするために受け入れによって普通送信しなさいかどうか。 そして色が光学ビデオ送信機のような実地試験のビデオ伝送のために、および受信機適した動作減衰量のために異なっている、か干渉、それかどうか裁判官ビデオ ケーブル等。

新しい機能人種差別はかどうか転位イメージをテストできます。

白くか黒い点等を持ちなさいかどうか人種差別（、黒赤く、緑、青、白い）テスト モニター。

5. 出力電力 DC12V 1A

テスターから DC12V （1A）の出力が付いているカメラに動力を与えて下さい。 それは電源が利用できないときデモおよびテストのために有用です。

6. 可聴周波テスト

積み込み装置からの可聴周波入力をテストして下さい。 可聴周波ケーブルとテスターおよび積み込み装置を接続して下さい。

7. テスターをケーブルで通信して下さい

LAN ケーブルか電話ケーブルをテストして下さい。

CCTV のテスターおよびケーブルのテスターと LAN ケーブルか電話ケーブルを接続して下さい。 そして次にワイヤーの接続の状態、ケーブル タイプおよび順序は、またケーブルのテスターのキットの通し番号表示されます。

8. PTZ のコントローラー

多機能のキーボードからの制御議定書コードを捜せば RS485 /RS232 インターフェイスによる DVR は、PTZ の制御指令データをかどうか受け取られた変則および RS485/RS232 データ伝送テストします。

スクリーン表示 16 の 16 進法コードのような

PELCO-P: A0 00 （加えて下さい） XX xxxxxx AF XX

PELCO-D: FF 01 （加えて下さい） XX xxxxxxxx

9. PTZ の住所スキャン

PTZ のカメラの ID の上の調査。 エンジニアが速度のドームをすぐに演説するために捜すのを助けて下さい。

10. イメージの拡大（10xZoom）

イメージ 10x のズームレンズを置いて下さい、1x、2x、3x、4x、5x、6x によって細部を見、表示できます- 10X はモニターおよびテスター急上昇します。

11. ビデオ スナップショット

ビデオ・イメージを捕獲し、JPEG ファイルとして現在のビデオ フレームを救って下さい

12. ビデオ記録

SD カードの現在のビデオを記録し、救って下さい

13. ビデオ プレーバック

ビデオ・イメージおよび記録的なファイルは SD カードで救われます。 貯蔵のファイル ディレクトリは日付に従って作成することができます

14. 港の明滅

テスターは接続された POE の港を速くに取付人をそしてすぐに接続されたイーサネット ケーブルを見つけるために可能にする特別な頻度で明滅させます特別な信号を送ります。 この機能は割り込みネットワーク・コネクションに挿入または切断の非対応するケーブルを人工的に間違って防ぐことができます。

15. IP アドレス スキャン

デジタル IP の監視の適用では、IP のカメラの IP アドレスが明確または忘れられている; 装置は使用することができません。

IP アドレス スキャンはすぐに接続された IP のカメラまたは他のネットワーク装置の IP アドレスを捜すことができます。

16. リンク モニター

現在のネットワークのグループに IP のカメラか他のネットワーク装置を加えるためには、新しい IP アドレスは占められてはなりません他ではにより IP の対立を引き起こし、装置の正常な働を停止します。 リンク モニターは新しい設定の IP アドレスが占められるかどうか確認できます。

17. PING テスト

PING は最も慣習的なネットワークのデバッグ ツールです; それはテストのために接続された IP のカメラか他のネットワーク設備のイーサネット ポートが普通働き、IP アドレスが正しければ使用されます。

18.POE テスター

それは POE スイッチが IP のカメラに POE の電源を供給しているとき PoE の電圧をテストできます。 それははっきり power+ を表示でき、ケーブルのイーサネット ケーブル ピン、各ケーブル ピンの電圧および失敗の関係でパワー シリーズ数をピンで止めて下さい。

19. LED ランプ

エンジニアが夜にセキュリティ システムを取付け、維持することは有用です。 LED のオン/オフ押すボタン、容易な操作。

20. F1 の F2 ユーザー定義の近道キー

ユーザー定義の近道キーはエンジニアのための効率を改善するために、いつでも押します、作動すること容易設計されています。

21. 光学力メートル

新しいテスターは最先端の手持ち型の器械の特定の統合された破片を、達成します超低い力操作を、3.5 TFT-LCD 高精細度スクリーン表示と、5 つの波長の口径測定ポイント 1625nm、1550nm、1490nm、1310nm、1300nm、850nm 採用します。線形か非線形光学力の表示、それは光学力の価値を測定できまた光ファイバー リンク損失の比較測定のために使用されます。 それは繊維光学コミュニケーション、有線テレビ システムおよびセキュリティ システムの維持のための必要な用具です。

技術仕様:

モデル		CT2611
ビデオ テスト
信号モード		NTSC/PAL （自動車は合わせます）
表示		3.5 インチ デジタル TFT-LCD、480 （RGB） x 320 の決断
LCD の調節		明るさ、対照、調節可能な飽和

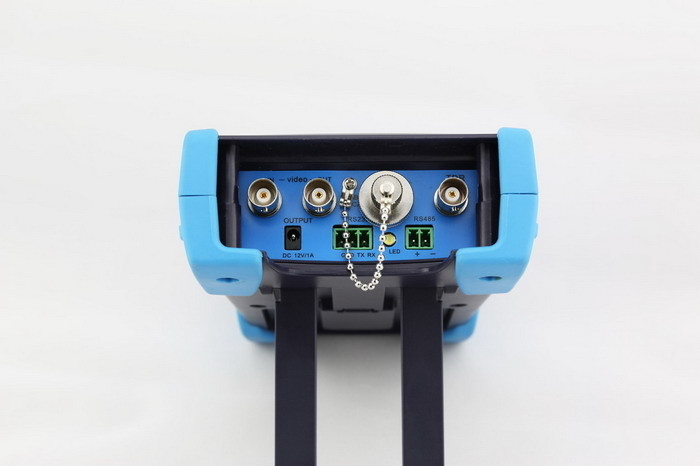

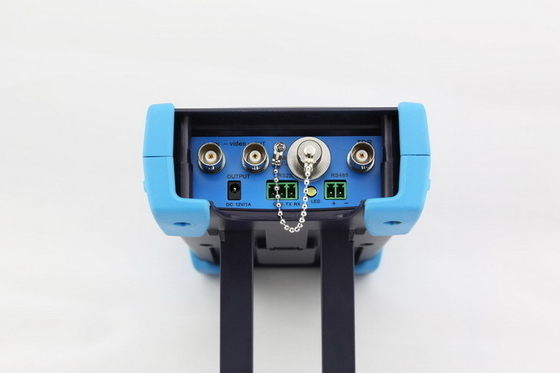

ビデオ IN/OUT		1 つのチャネル BNC の入力及び 1 チャネルの出力
ビデオ出力モード		1.0 Vp-p
ビデオ水平なテスト
水平なテスト		怒りか mV で測定される映像信号
PTZ のコントローラー
コミュニケーション		サポート RS232 および RS485
PTZ の議定書		PELCO-D/P、Samsung、松下電器産業、Lilin、Yaan、等のような 30 以上の議定書と互換性がある。
ボード・レート		600,1200,2400,4800,9600,19200,57600,115200bps
映像信号の生成
人種差別の発電機		出力テストのモニターまたはビデオ ケーブルのための 1 つのチャネル PAL/NTSC の人種差別の映像信号。（赤く、緑、青、白くおよび黒い色）
UTP ケーブル テスト
UTP ケーブル テスト		UTP のケーブルテレビ回線への接続状態をテストし、スクリーンで表示して下さい。 テスト箱の数を読んで下さい。
DC12V 1A の出力
DC12V の出力		カメラのための出力 DC12V1A 力
可聴周波入力テスト
可聴周波入力テスト		前陣の積み込みそして他の音響設備をテストして下さい
RS485 データ解析
データ モニター		捕獲は制御装置からの命令データを分析し、
イメージの 10 の x のズームレンズ
イメージ 10x のズームレンズ		10x ズームレンズの画像表示およびビデオ
写真、ビデオ記録、記録的なプレーバック
写真		スナップショットは JPG ファイルとして現在のイメージを救い、
ビデオ記録		ビデオ記録および貯蔵ファイル
記録的なプレーバック		貯蔵を見るためには SD カードでファイルして下さい
明滅を左舷に取って下さい
明滅を左舷に取って下さい		接続された POE の港をすぐに見つけて下さい。
IP スキャン、リンク モニター、PING テスト
IP スキャン		接続された IP のカメラか他のネットワーク設備の IP アドレスをすぐに調べて下さい。
モニターをつないで下さい		占められるかどうか IP アドレスを点検して下さい
PING のテスト		他のネットワーク設備の IP のカメラかイーサネット ポートをかどうか仕事普通テストし、IP アドレスを点検して下さい
POE のテスター
POE のテスター		電源電圧およびケーブルテレビ回線への接続州を表示して下さい
光学力メートル
目盛りを付けられた波長（nm）		850/1300/1310/1490/1550/1625nm
出力領域（dBm）		-70~+10dBm
感受性（nW）		0.001nW
コネクターのタイプ		FC/PC
データ把握		表示データ把握
比較測定		測定の価値を表示して下さい
力
力のアダプター	DC 5V （1.5A）
電池	作り付け 3.7V リチウム ポリマー電池、3000mAh
再充電可能	3-4 時間を満たした後、作業時間は 11 時間を持続させます
低い消費	省エネ技術、電池アイコン実時間ディスプレイ
変数
操作の設定	英語/中国語および他の言語 OSD メニュー
自動車	5-60 （分）
Keytone	オン/オフ
概要
働く温度	-10℃---+50℃
働く湿気	30%-90%
次元/重量	194mm x 112mm x 48mm/540g
