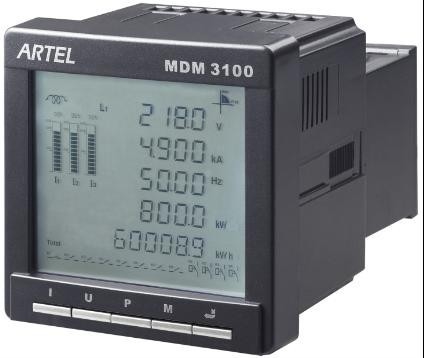

スマートな多機能力メートル

項目

記述

主要な単位

実時間

測定

段階の電圧

段階の電圧、平均段階の電圧

線間電圧

線間電圧、平均線間電圧

現在

現在の段階平均段階

流れ、ゼロ順序の流れ

アクティブな電源

段階のアクティブな電源、3 段階

活動的な総力

反応力

段階の反応力、3 段階

反応総力

皮相電力

段階の皮相電力、3 段階

明白な総力

力 4 つの象限儀

力 4 つの象限儀

頻度

システム頻度

力率

段階の力率、3 段階の合計

力率

要求の統計量

要求

3 段階の活動的な/反応要求

力、要求の皮相電力

エネルギー読書

活動的なエネルギー

輸入され、輸出され、そして純能動態

エネルギー、1 つのチャネルの能動態エネルギー

パルス出力機構

反応エネルギー

輸入され、輸出され、そして純反応

エネルギー、1 つのチャネル反応エネルギー

パルス出力機構

多税率の計算

多税率の組み立て

時間の表示

実時間ディスプレイ

年/月/日/時間/分/二番目に

データ通信

RS-485 コミュニケーション

Modbus-RTU の 1 つの議定書

任意モジュール

遠隔信号

入力モジュール

8 つのチャネル

状態の検出、SOE のでき事の記録

リレー出力モジュール

プログラム可能な 4 つのチャネル
overlimit/underlimit 警報

終わる/限界値の下でプログラム可能な

実時間測定のため、ボルトの年齢

現在の不均衡な比率、要求

価値、倍音、遠隔信号。

overlimit の /underlimit 命令

com を通って読むことができます。 港。

アナログ出力モジュール

プログラム可能な 4 つのチャネル

4-20mA か 0-5V

データ記憶モジュール

収蔵可能量: 2GB

リアルタイムの測定値を貯えて下さい

、平衡を失う電圧/流れ循環させて下さい

比率、要求の価値、倍音、

そして遠隔信号。

調和的

分析モジュール

総高調波ひずみ

電圧/流れのため

3 段階、単一フェーズ、中立ライン

/異様

高調波ひずみ

高調波ひずみ（第 63 への第 2）

Fundermental

電圧/流れ

大きさ、位相角

Fundermental

活動的な/反応力

大きさの位相角

個々の倍音

現在の K の要因

Profibus

コミュニケーション

モジュール

1channel

Profibus DP 議定書

イーサネット

ネットワーキング

コミュニケーション

モジュール

1channel

適応可能な 10M/100M

TCP/IP の議定書

変数

表示

方向

正確さ

電圧

0~9999kV

Class0.2

現在

0~9999kA

Class0.2

力率

-1~+1

方向

クラス 1

頻度

45~65Hz

0.01Hz

アクティブな電源

-9999~9999Mw

方向

Class0.5

反応力

-9999~9999MVAr

方向

Class0.5

皮相電力

0~9999MVA

Class0.5

活動的な要求

-9999~9999MW

クラス 1

反応要求

-9999~9999MVAr

クラス 1

活動的なエネルギー

0~9999999.99MWh

方向

クラス 1

反応エネルギー

0~9999999.99MVArh

方向

クラス 2

位相角

0.0°~359.9°

方向

クラス 2

現在の総調和的な%

0~100%

クラス 2

電圧総調和的な%

0~100%

クラス 2

現在の入力

入力電流: 0~5A （現在の値はセットアップすることができます）

測定の規模: 0.5%~120%In

積み過ぎ容量: 2 18 歳未満お断り絶えず、100A/1s 非絶えず

パワー消費量: 段階ごとの≤0.2VA

電圧入力

入力電圧: 0~400VAC （L-N）、0~693VAC （L-L） （電圧価値はセットアップすることができます）

システム頻度: 45~65Hz

測定の規模: 3%~120%Un

積み過ぎ容量: 2 18 歳未満お断りの連続的、連続的な 2500V/1s 非

パワー消費量: 段階ごとの≤0.5VA

状態を転換して下さい（任意）

入力チャネル:

入力タイプ:

隔離された電圧:

8 つのチャネル

乾接点

2500VAC

出力されるリレー（任意）

出力チャネル

プログラム可能な 4 つのチャネル

出力タイプ

出力で一定した機械工の接触

接点容量

5A/250VAC

アナログ出力（任意）

出力のいいえ

プログラム可能な 4 つのチャネル

出力信号

4~20mA か 0~5V

応答時間

≤400ms

パルス出力機構（標準）

出力のいいえ

2 つのチャネル（/反応エネルギーそれぞれ活動的な）

連続 com。 港（標準）

出力のいいえ

1 つの RS-485 港

通信プロトコル

Modbus-RTU の議定書

ボード・レート

2400,4800,9600,19200,38400 ビット/秒

Profibus com。 モジュール（任意）

チャネルのいいえ

1channel

通信プロトコル

Profibus DP 議定書

イーサネット ネットワーキング モジュール（任意）

出力のいいえ

適応性がある 1 つのチャネル 10M/100M

通信プロトコル

TCP/IP の議定書

他の変数

補助電源

85~265VAC/DC

表示モジュール

LCD 表示の光輝は調節することができます

臨時雇用者。 漂う要因

抵抗電圧（出力に対する入力）

総パワー消費量

操作の温度

保管温度

操作の湿気

汚染のクラス

ハウジングの材料

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

2 クラス

燃焼性 acc。 UL94V0 に

主要な単位

96 x 96 x 86mm

次元のサイズ: 主要な unit+ モジュール

96 x 96 x 122mm

設置サイズ:

91 x 91mm
