高圧試験装置エネルギー メートルの口径測定器 100A はのための毎日の間違いを検出します

高圧試験装置エネルギー メートルの口径測定器 100A はのための毎日の間違いを検出します

プロフィール

AT6025 は国民電源株式会社の測定部のために適しています

すべてのレベルの測定の施設、およびエネルギー メートルの製造業者、等。

主関数:

すべての種類の単一/三相電子/誘導の活動的な、反応エネルギー メートルに目盛りを付けて下さい;

自動的にまたはシングル・ステップ手動で基本的な間違いをテストしま、はい、標準偏差の始まります

、自動口径測定の保存のユーザー定義の目盛り付けの機構選抜して下さい/三相エネルギー メートル;

サポート変数はテストに、のような影響を及ぼします: 電圧、頻度、倍音、逆段階順序、

電圧不均衡、等。

エネルギー メートルのタイプ テストのサポート特別なテスト、のような: 、誘発する脈拍列車誘発する段階等。

サポート DLT-645 通信プロトコル、のような多機能のメートルの multitesting: 要求の徴候

別の税率の期間の間違い、要求周期の間違い、タイム・スロット切換えの間違い、エネルギー間違い、等。

OCXO を使うと、エネルギー メートルの毎日の間違いは検出することができます;

第 2 ~63rd の倍音を出力して下さい。

主な特長:

8つは色のタッチ画面、友好的、作動すること容易インターフェイスさせます;

RS232、イーサネットおよび WiFi インターフェイス、AT6025 と装備されていてどちらかのサポート独立操作はできます、

PC 制御か便利な無線端末管理;

RS-485 によって試験計器と伝達し合って下さい;

自動的にメートルの間違いを計算すれば、関連データは U ディスクを通してダウンロードすることができます;

装置のための積み過ぎの位置を驚かし、表示する自己防衛は積み過ぎ、電圧短絡、現在のオープン回路を出力しました;

自動的に失敗のために検出し、診断し、そして驚かして下さい。

遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;

userself によって目盛り付けを支えて下さい。

タイプして下さい

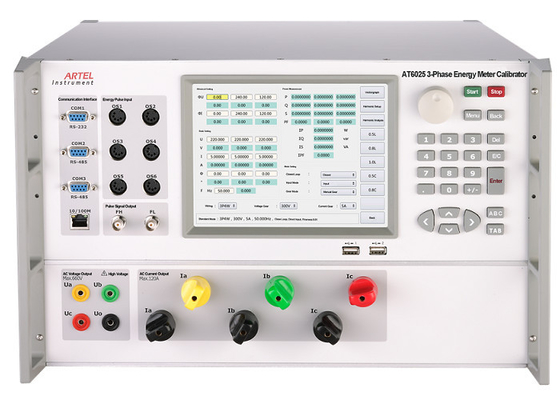

AT6025C 3 段階エネルギー メートルの口径測定器（100A）、クラス 0.05

AT6025B 3 段階エネルギー メートルの口径測定器（100A）、クラス 0.1

技術仕様

出力される AC 電圧:

範囲: 100V、220V、380V;

範囲の調節: （0~120） %RG、RG は範囲を示します;

決断の調節: 0.01%RG、0.1%RG、1%RG、または 10% RG;

安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）;

ゆがみ: ≤0.2% （非容量性負荷）;

最大出力の負荷: 20VA 毎段階;

正確さ: 0.05%RG （クラス 0.05）、0.1%RG （クラス 0.1）;

AC 現在の出力:

範囲: 0.05A、0.2A、1A、5A、20A、100A;

範囲の調節: （0~120） %RG、RG は範囲を、同様に以後示します;

決断の調節: 0.01%RG、0.1%RG、1%RG、または 10% RG;

安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）

ゆがみ: ≤0.2% （非容量性負荷）;

最大出力の負荷: 120VA （100A 範囲）

正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）

出力

出力の安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）

活動的な/反応力測定の正確さ: 0.05%RG;

段階の出力

範囲を調節する出力: 0°~360°;

決断を調節する出力: 10°、1°、0.1°、または 0.01°;

決断: 0.01°;

測定の正確さ: 0.05°.

出力される力率:

範囲の調節: -1 | 0 | +1;

測定の決断: 0.0001;

測定の正確さ: 0.0005

頻度出力

範囲の調節: 40Hz ~70Hz;

決断を調節する出力: 1Hz、0.1Hz、0.01Hz、または 0.001Hz;

決断: 0.001Hz;

正確さ: 0.002 Hz。

調和的な設定

調和的な順序: 第 2 ~63rd

調和的な広さ: 0~40%

調和的な角度: 0°~359.99°

倍音の一定の間違い: 2~31times: ≤±0.1%、32~63 回: ≤±0.2%;

エネルギー間違いの測定:

活動的なエネルギー基本的な間違いの限界:

±0.05%RD （電圧 15V~660V、現在の 0.02A~120A、PF≥0.5）;

±0.1%RD （電圧 15V~660V、現在の 0.01A~0.02A、PF=1）;

反応エネルギー基本的な間違いの限界:

±0.1%RD （電圧 15V~660V、現在の 0.02A~120A、PF≥0.5）;

±0.2%RD （電圧 15V~660V、現在の 0.01A~0.02A、PF=1）;

エネルギー脈拍の入力

入力パルス: 3 つのチャネルの能動態、反応 3 つのチャネル

他の変数:

電源: 90-265VAC/DC

力の頻度: 50Hz~60Hz

パワー消費量: 50VA~1000VA

環境の状態: 20℃~30℃の湿気: RH≤85%

貯蔵の環境: -20℃~50℃

サイズ: 600mm （L）× 440mm （H） W）× 266mm （

重量: 35kg
