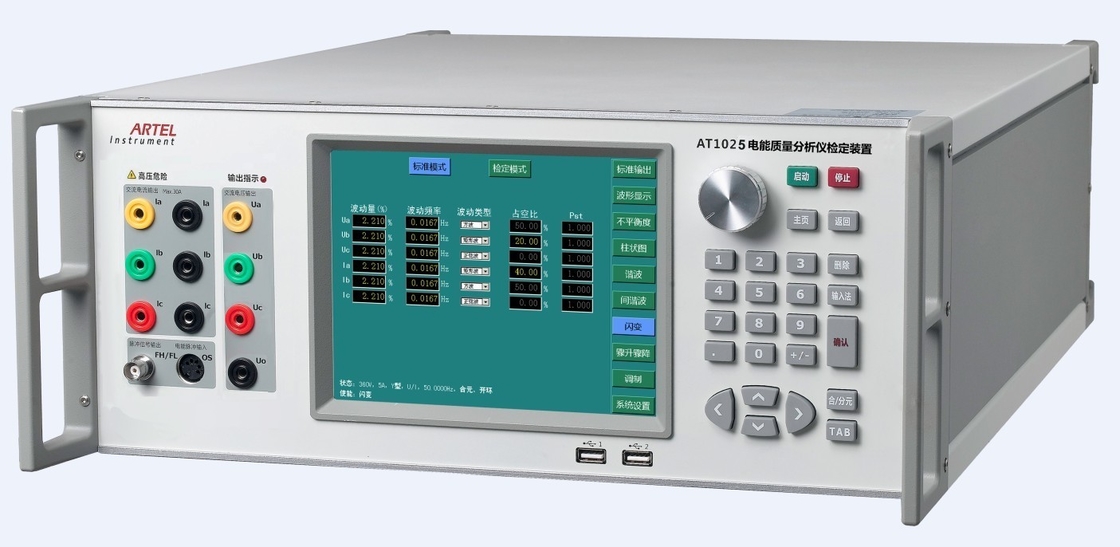

鉄道、大きい産業のための RS232/WiFi 力の質の検光子の口径測定装置

鉄道、大きい産業のための RS232/WiFi 力の質の検光子の口径測定装置

プロフィール

AT1025 は研究所、電力網株式会社の測定部のために適しています、

すべてのレベルの鉄道、大きい産業および鉱山企業および国民の測定の施設。

主関数

さまざまな手持ち型の、オンライン エネルギー質の検光子に目盛りを付けて下さい;

手動でそして自動的に目盛り付けのプロシージャに従ってさまざまな機能テストを行って下さい

エネルギー質の検光子の;

第 2 ~63rd の倍音を出力して下さい;

主な特長:

8 インチ色のタッチ画面は、友好的、作動すること容易インターフェイスさせます;

adopt DSP のデータ処理技術を、さまざまで不規則な波形を、のような総合できます進めました

倍音、相互倍音、明滅、うねり、すくい、等;

RS232、イーサネットおよび WiFi インターフェイス、AT1025 と装備されていてどちらかのサポート独立操作はできます、

PC 制御か便利な無線端末管理;

RS-232/485 およびイーサネットによって試験計器と伝達し合って下さい;

出力積み過ぎ、電圧短絡のための故障箇所発見を驚かし、表示する自己防衛

現在のオープン回路;

自動的に失敗のために検出し、診断し、そして驚かして下さい。

遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;

userself によって目盛り付けを支えて下さい。

技術仕様

AC 電圧出力

範囲: 57.7V、100V、220V、380V;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、または 10%RG;

安定性: 0.01%/2min;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階;

測定の正確さ: 0.05%RG;

AC 現在の出力

範囲: 1A、5A、10A;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、または 10%RG;

安定性: 0.01%/2min;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA/phase;

測定の正確さ: 0.05%RG;

出力

出力の安定性: 0.02%/2min;

アクティブな電源の測定の正確さ: 0.05%RG;

反応力測定の正確さ: 0.1%RG;

段階の出力

出力調整範囲: 0°~360°;

出力調節の決断: 10°、1°、0.1°、または 0.01°。

決断: 0.01°;

正確さ: 0.05°.

力率の出力

調整範囲: -1 | 0 | +1;

測定の決断: 0.0001;

正確さ: 0.0005;

基本的な周波数の出力

調整範囲: 40Hz ~70Hz;

出力調節の決断: 1Hz、0.1Hz、0.01Hz、または 0.001Hz。

決断: 0.001Hz;

正確さ: 0.002 Hz。

三相電圧、現在の対称および位相角の対称

電圧、現在の対称: ≤0.1%;

位相角の対称: 0.05°;

調和的な組み立て

調和的な順序: 第 2 ~63rd;

調和的な広さ: 0~40%;

調和的な角度: 0°~359.99°;

調和的な角度の組み立ての決断: 0.01°;

調和的な電圧正確さ: Uh≥1%Un、2% Uh 時; Uh 時<1>

調和的な現在の正確さ: Uh≥3%Un、2% Uh 時; Uh 時<3>

相互倍音の配置

周波数範囲: 16~5kHz;

頻度正確さ: 0.05%;

相互倍音の頻度組み立ての決断: 0.1Hz;

相互倍音の広さ: 0~30%;

相互倍音の広さの正確さ: 5%;

出力明滅の価値（Pst）

組み立ての範囲: ±30% （範囲内の電圧か流れの 60% ΔV/V）をセットアップして下さい;

Pst の徴候の正確さ: 1%;

深さの組み立ての決断: 0.05%;

波形: 方形波、長方形の波または正弦波;

（波が長方形である場合の）義務の比率: 0.01 % | 99.99 %;

調節周波数範囲: 0.0008Hz | 40Hz;

正弦調節の頻度正確さ: 0.05%;

長方形の直線の頻度正確さ: 0.5%;

調節頻度組み立ての決断: 0.001Hz

うねり/すくい

制動機入力遅れ（開始の遅れ）: 0~60s;

うねり/すくいの持続期間（続けて下さい）: 1ms~60s;

最高の広さのすくい（突然の変更への）: 0%;

最高の広さのうねり（突然の変更への）: フル レンジおよび 140% の体言の最小値

出力;

傾斜路の傾斜路の期間: 1ms~30s;

遅れの繰り返しと任意: 0~60s;

開始レベルの広さの正確さ: 0.2%RG;

水平なうねり/すくいの広さの正確さ: 0.2%RG;

制動機の出力遅れ: 0~60s;

エネルギー間違いの測定

活動的なエネルギー基本的な間違いの限界: ±0.05%RD （PF≥0.5）;

反応エネルギー基本的な間違いの限界: ±0.1%RD （PF≥0.5）;

概要変数

電源: 90~265VAC/DC

頻度: 50Hz~60Hz

消費: 50VA~1000VA

環境の状態: 20℃~30℃の親類 humidity≤85%

貯蔵の環境: -20℃~50℃

サイズ: （h） 600mm の（l） × 440mm の（w） × 176mm

重量: 20Kg
