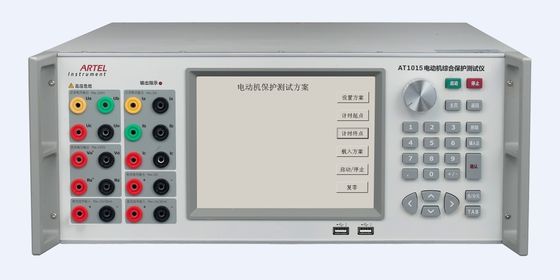

理性的な低電圧モーター保護リレー、活動的な及び反応力メートルの試験装置

理性的な低電圧モーター保護リレー、力メートルの試験装置

プロフィール

AT1015 は産業および鉱山企業および低いのの生産そして口径測定のために適しています

電圧モーター保護装置の製造業者。

主関数

低電圧モーター保護装置のさまざまなテストを支えて下さい。

第 2 ~63rd の倍音を出力して下さい。

主な特長:

安定性が高く、低い波形ひずみ;

低電圧モーター保護装置の測定機能に、電圧を含んで、流れ、能動態及び目盛りを付けて下さい

反応力、力率、頻度、アナログ入力および出力。

流れ上の電圧保護の下に、含んでいるモーター保護装置の保護機能に目盛りを付けて下さい

漏出現在の保護、PT の切断およびモーター保護を基づかせていることに接続する保護

実行時間;

、イーサネット インターフェイス RS-232 と装備されていて、AT1015 は PC 制御を支えることができます;

RS-232/485 によって低電圧モーター保護装置と伝達し合って下さい;

低電圧モーターの調節および口径測定システムを自動的にカスタマイズし、開発して下さい

保護装置;

出力積み過ぎ、電圧短絡のための故障箇所発見を驚かし、表示する自己防衛

現在のオープン回路;

自動的に欠陥および警報を検出し、診断して下さい;

遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;

userself によって目盛り付けを支えて下さい。

技術仕様

AC 電圧出力

範囲: 100V、220V、380V、660V;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、または 10%RG;

安定性: 0.01%/2min;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階（抵抗負荷）;

正確さ: 0.1%RG;

AC 現在の出力

範囲: 1A、5A、30A;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、または 10%RG;

安定性: 0.02%/2min;

ゆがみ: ≤0.2% （非容量性負荷）;

出力最大負荷: 30VA;

測定の正確さ: 0.1%RG;

出力

出力の安定性: 0.02%/2min;

活動的、反応力測定の正確さ: 0.1%RG;

段階の出力

出力調整範囲: 0°~360°;

出力調節の決断: 10°、1°、0.1°、選択のための 0.01°;

決断: 0.01°;

正確さ: 0.05°.

力率の出力

調整範囲: -1 | 0 | +1;

測定の決断: 0.001;

正確さ: 0.005;

頻度出力

調整範囲: 40Hz ~70Hz;

出力調節の決断: 1Hz、0.1Hz、0.01Hz、または 0.001Hz。

決断: 0.001Hz;

正確さ: 0.002 Hz。

調和的な設定

調和的な順序: 第 2 ~63rd;

調和的な広さ: 0~40%;

調和的な角度: 0°~359.99°;

倍音の一定の間違い: 第 2 ~31st: ≤±0.1%; 第 32 ~63rd≤±0.2%;

エネルギー間違いの測定

活動的なエネルギー基本的な間違いの限界:

±0.05%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;

±0.1%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;

反応エネルギー基本的な間違いの限界:

±0.1%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;

±0.2%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;

DC 電圧の出力

範囲: 10V;

調整範囲: （0~120） %RG;

調節の決断: 1%RG、10%RG;

安定性: 0.02%/2min （クラス 0.1）;

ゆがみ: ≤0.2% （非容量性負荷）;

出力負荷: ≥10mA;

正確さ: 0.1%RG;

さざ波の広さ: ≤1%RG;

DC の現在の出力

範囲: 50mA;

調整範囲: （0~120） %RG;

調節の決断: 1%RG、10%RG;

安定性: 0.02%/2min;

出力負荷: 0.75VA;

正確さ: 0.1%RG;

さざ波の広さ: 1% 以下;

DC 入力の電圧測定

範囲: ±10V;

測定の範囲: （0~150） %RG;

基本的な間違いの限界: ± 0.1%RG

さざ波の測定誤差: ± （5%RD + 0.1%）、RD はさざ波の測定値を示します;

決断: 0.01%RG;

DC 入力の流れの測定

範囲: ±20mA;

測定の範囲: （0~150） %RG;

基本的な間違いの限界: ± 0.1%RG

さざ波の測定誤差: ± （5%RD + 0.1%）、RD はさざ波の測定値を示します;

決断: 0.01%RG;

DI/DO 入出力

2 つ DI input、2 は出力します;

概要変数

電源: 90~265VAC/DC

頻度: 50Hz~60Hz

消費: 50VA~1000VA

環境の状態: 20℃~30℃の親類 humidity≤85%

貯蔵の環境: -20℃~50℃

サイズ: （h） 600mm の（l） × 440mm の（w） × 176mm

重量: 28Kg
