三相力メートルの試験装置

三相力メートルの試験装置

プロフィール

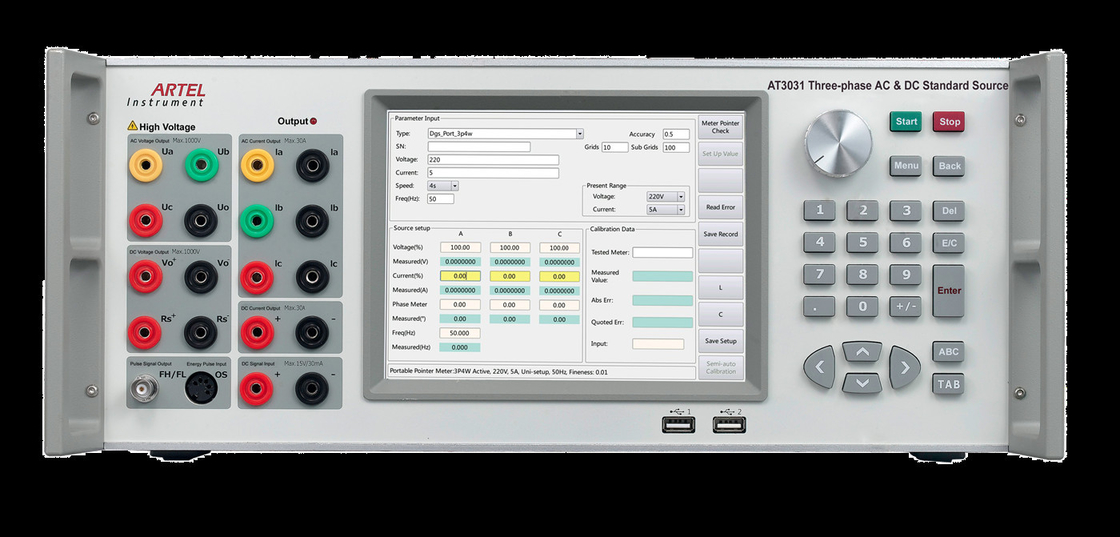

AT3031 は研究所、電力網株式会社の測定部のために適しています、

すべてのレベルの鉄道および国民の測定の施設、およびテスト、生産、メートルの口径測定

製造。

主関数

メートル、デジタル メートル、エネルギー メートル、等の指摘を含むさまざまなテストを支えて下さい。

第 2 ~63rd の倍音を出力して下さい;

主な特長:

安定性が高く、低い波形ひずみ;

8 インチ色のタッチ画面は、友好的、作動すること容易インターフェイスさせます;

RS232、イーサネットおよび WiFi インターフェイス、AT3031 と装備されていてどちらかのサポート独立操作はできます、

PC 制御か便利な無線端末管理;

RS485 によって試験計器と伝達し合って下さい;

調節および口径測定システムを自動的にカスタマイズし、開発して下さい;

装置のための積み過ぎの位置を驚かし、表示する自己防衛は積み過ぎ、電圧短絡、現在のオープン回路を出力しました;

自動的に失敗のために検出し、診断し、そして驚かして下さい。

遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;

userself によって目盛り付けを支えて下さい。

タイプして下さい

AT3031C 三相 AC の DC 標準源、クラス 0.05

AT3031B 三相 AC の DC 標準源、クラス 0.1

技術仕様

AC 電圧出力

AC 大きい電圧出力

範囲: （段階 A） 30V、100V、300V、660V、1000V;

（段階 B、C） 30V、100V、300V、660V;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します; A 1000V を段階的に行なって下さい: （0~100） %RG;

調節の決断: 0.01%RG、0.1%RG、1%RG、選択のための 10%RG;

安定性: 0.005%/1min （0.05 のクラス）、0.01%/1min （クラス 0.1）;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階（抵抗負荷）;

正確さ: 0.05%RG （0.05 のクラス）、0.1%RG （クラス 0.1）;

AC 小さい電圧出力

範囲: A を段階的に行なって下さい: 75mV、300mV、750mV、3V、7.5V;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、選択のための 10%RG;

安定性: 0.005%/1min （0.05 のクラス）、0.01%/1min （クラス 0.1）;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: ≥ 25mA

正確さ: 0.1%RG （クラス 0.1）;

AC 現在の出力

範囲: A を段階的に行なって下さい: 500uA、2mA、10mA、50mA、0.2A、0.5A、2A、5A、10A、30A;

段階 B、C: 0.2A、0.5A、2A、5A、10A、30A;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、選択のための 10%RG;

安定性: 0.005%/1min （0.05 のクラス）、0.01%/1min （クラス 0.1）;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階（抵抗負荷）;

測定の正確さ: 範囲の上の 200mA および: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）;

範囲の下の 50mA および: 0.1%RG （クラス 0.1）;

出力

出力の安定性: 0.01%/2min （クラス 0.5）、0.02%/2min （クラス 0.1）;

活動的、反応力測定の正確さ: 0.05%RG （クラス 0.5）、0.1%RG （クラス 0.1）;

位相角の出力

出力調整範囲: 0°~360°;

出力調節の決断: 10°、1°、0.1°、または 0.01°。

決断: 0.01°;

正確さ: 0.05°.

力率の出力

調整範囲: -1 | 0 | +1;

測定の決断: 0.0001;

正確さ: 0.0005;

頻度出力

調整範囲: 40Hz ~70Hz;

出力調節の決断: 1Hz、0.1Hz、0.01Hz、選択のための 0.001Hz;

決断: 0.001Hz;

正確さ: 0.001 Hz;

調和的な組み立て

調和的な順序: 第 2 ~63rd;

調和的な広さ: 0~40%;

調和的な角度: 0°~359.99°;

調和的な組み立ての間違い: 第 2 ~31st: ≤±0.1%; 第 32 ~63rd≤±0.2%;

DC 電圧の出力

範囲（4 ライン）: 100mV、300 mV、1V、5V、20V、100V、300V、1000V;

調整範囲: （0~120） %RG; 1000V: （0~110） %RG;

調節の決断: 0.01%RG、0.1%RG、1%RG、10%RG;

安定性: 0.005%/1min （クラス 0.05）、0.01%/1min （クラス 0.1）;

さざ波の広さ: ≤1%RG （非容量性負荷）;

出力負荷: 範囲の上の 20V および: ≥10mA; 範囲の下の 5V および: ≥25mA;

正確さ: 0.05%RG （クラス 0.05）、0.1%RG （クラス 0.1）;

DC の現在の出力

範囲: 1mA、3mA、10mA、30mA、100mA、300mA、1A、5A、10A、15A、25A;

調整範囲: （0~120） %RG;

調節の決断: 0.01%RG、0.1%RG、1%RG、10%RG;

安定性: 0.005%/1min （0.05 のクラス）、0.01%/1min （クラス 0.1）

さざ波の広さ: ≤1%RG;

出力負荷: 25A: 25VA の他の範囲の≥ 2V; 範囲≥25V の下の 300mA および;

正確さ: 範囲の上の 10mA および: 0.05%RG （クラス 0.05）、0.1%RG （クラス 0.1）;

1mA の 3mA 範囲: 0.1%RG;

エネルギー間違いの測定

活動的なエネルギー基本的な間違いの限界:

±0.05%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;

±0.1%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;

反応エネルギー基本的な間違いの限界:

±0.1%RD （電圧 15V~660V、現在の 0.05A~36A、PF≥0.5）;

±0.2%RD （電圧 15V~660V、現在の 0.02A~0.05A、PF=1）;

概要変数

電源: 90~265VAC/DC

頻度: 50Hz~60Hz

消費: 50VA~1000VA

環境の状態: 20℃~30℃の親類 humidity≤85%

貯蔵の環境: -20℃~50℃

サイズ: （h） 600mm の（l） × 440mm の（w） × 176mm

重量: 28Kg
