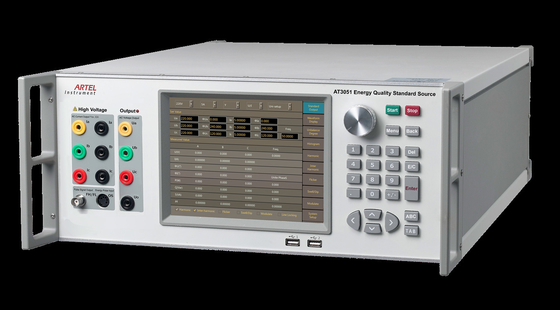

高圧メートルの試験装置

高圧メートルの試験装置

プロフィール

AT3051 は研究所、電力網株式会社の測定部のために適しています、

すべてのレベルの鉄道、大きい産業および鉱山企業および国民の測定の施設。

主関数

標準源のレベルまたはさまざまなゆがみ信号の正弦を提供して下さい;

さまざまな力の質の検光子の質的で、量的な目盛り付けを、電圧モニター支えて下さい、

flickermeter、力の質のレコーダー。

第 2 ~63rd の倍音を出力して下さい。

主な特長

8 インチ色のタッチ画面は、友好的、作動すること容易インターフェイスさせます。

adopt DSP のデータ処理技術を、さまざまで不規則な波形を、のような総合できます進めました

倍音、相互倍音、明滅、うねり、すくい、等;

RS232、イーサネットおよび WiFi インターフェイス、AT3051 と装備されていてどちらかのサポート独立操作はできます、

PC 制御か便利な無線端末管理;

RS-232/485 およびイーサネットによって試験計器と伝達し合って下さい;

自動的にメートルおよびトランスデューサーの間違いを計算すれば、関連データはダウンロードすることができます

U ディスク;

装置のための積み過ぎの位置を驚かし、表示する自己防衛は積み過ぎ、電圧短絡、現在のオープン回路を出力しました;

自動的に失敗のために検出し、診断し、そして驚かして下さい;

遠隔にオンラインで更新して、容易にソフトウェア更新を達成して下さい;

userself によって目盛り付けを支えて下さい。

技術仕様

AC 電圧出力

範囲: 50V、100V、220V;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の程度: 0.01%RG、0.1%RG、1%RG、選択のための 10%RG;

安定性: 0.01%/2min;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階;

正確さ: 0.05%RG;

AC 現在の出力

範囲: 1A、2A、5A、10A;

調整範囲: （0~120） %RG、RG は範囲を、同様に以後示します;

調節の決断: 0.01%RG、0.1%RG、1%RG、または 10%RG;

安定性: 0.01%/2min;

ゆがみ: ≤0.1% （非容量性負荷）;

出力最大負荷: 25VA 毎段階

測定の正確さ: 0.05%RG;

出力

出力の安定性: 0.01%/2min;

アクティブな電源および反応力測定の正確さ: 0.05%RG;

位相角の出力

出力調整範囲: 0°~360°;

出力調節の決断: 10°、1°、0.1°、または 0.01°。

決断: 0.01°;

正確さ: 0.05°.

力率の出力

調整範囲: -1.0000 | 0.0000 | +1.0000;

測定の決断: 0.0001;

正確さ: 0.0005;

基本的な周波数の出力

調整範囲: 40Hz ~70Hz;

出力調節の決断: 1Hz、0.1Hz、0.01Hz、または 0.001Hz。

最低の決断: 0.001Hz;

正確さ: 0.002 Hz。

三相電圧/現在の対称および位相角の対称

電圧/現在の対称: ≤0.1%;

段階の対称: 0.05°;

調和的な設定

調和的な順序: 第 2 ~63rd;

調和的な内容: 0~40%;

調和的な位相角: 0°~359.99°;

調和的な段階の組み立ての決断: 0.01°;

調和的な電圧正確さ: Uh≥1%Un、2% Uh 時; Uh 時<1>

調和的な現在の正確さ: Uh≥1%Un、2% Uh 時; Uh 時<1>

相互倍音の配置

周波数範囲: 16Hz~9kHz;

頻度正確さ: 0.05%;

相互倍音の頻度組み立ての決断: 0.1Hz;

相互倍音の内容: 0~30%;

相互倍音の広さの正確さ: 5%;

出力明滅の価値（Pst）

組み立ての範囲: ±30% （範囲内の電圧か流れの 60% ΔV/V）をセットアップして下さい;

Pst の徴候の正確さ（220V~240V か 115V~125V）: 1%;

波形: 方形波、長方形の波または正弦波;

（波が長方形である場合の）義務の比率: 0.01 % | 99.99 %;

調節周波数範囲: 0.0008Hz | 40Hz;

うねり/すくい

制動機入力遅れ（開始の遅れ）: 0~60s;

うねり/すくいの持続期間（続けて下さい）: 1ms~60s;

最高の広さのすくい（突然の変更への）: 0%;

最高の広さのうねり（突然の変更への）: 140%;

傾斜路の傾斜路の期間: 0.1ms ~30s;

制動機の出力遅れ: 0~60s;

エネルギー間違いの測定

活動的なエネルギー正確さ: 0.05%RD （PF≥0.5）;

反応エネルギー正確さ: 0.1%RD （PF≥0.5）;

概要変数

電源: 90~265VAC、110VDC~370VDC

頻度: 50Hz~60Hz

消費: 50VA~1000VA

環境の状態: 20℃~30℃の親類 humidity≤85%

貯蔵の環境: -20℃~50℃

サイズ: （h） 600mm の（l） × 440mm の（w） × 176mm

重量: 28Kg
