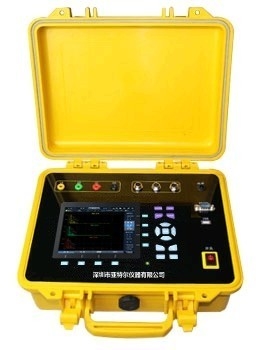

三相力の電気及び監督部のための携帯用メートルの試験装置

三相力の電気及び監督部のための携帯用メートルの試験装置

プロフィール

AT6012 は電源の会社メーターで計る管理、エネルギー電気のために適しています

監督部、技術的な監督部、等。

主関数

さまざまな操作インターフェイスを使うと、AT6012 は電圧、流れ、頻度、段階、力を測定できます

、3P4W のアクティブな電源、反応力、皮相電力および 3P3W 考慮して下さい;

倍音の実時間測定そして分析、2nd~63rd 調和的な広さの測定

そしてゆがみは利用できます;

毎段階の表示実質測定の波形;

単一フェーズ活動的なエネルギー メートル、3P3W 活動的なエネルギー メートル、3P4W 活動的なエネルギー メートルに目盛りを付けて下さい、

単一フェーズ反応エネルギー メートル、3P3W 反応エネルギー メートル、3P4W 反応エネルギー メートル;

ベクター イメージはリアルタイムに、スポット チェック ラインに容易表示することができ、自動メートルを確認して下さい

配線機能。 単位の 3P4W 配線および 3P3W 配線システムを変圧器を通して識別するか、または指示できます

測定は、結果および提供エネルギー修正率を報告します。

主な特長:

5.6 インチ 640×480 のドット マトリクス LCD、表示操作のヒントおよび測定されたデータ;

大きい容量のリチウム電池、連続的な作業時間 2 時間以上;

標準的な IEC61000-4-30;

実時間測定は基本的な電気変数、倍音、不均衡の比率をの記録し、

電圧/流れ、ピーク電圧;

さまざまな誘発の条件による録音の失敗の波そしてでき事;

自己防衛機能、安全、信頼できる;

主要な単位の重量は運ぶこと容易な 3Kg、密集したおよびライト級選手よりより少しです;

userself によって目盛りが付いているサポート。

技術仕様

電圧測定

直接測定の限界: 57.7V、100V、220V、380V、600V;

評価される入力電圧（3 段階）: AC 50-750Vrms;

最高の入力電圧: 1000Vrms

周波数範囲: 42.5-69Hz;

正確さ: 0.05%RG;

積み過ぎ容量: 連続的な 1kVAC 5kV/1s 割り込み;

絶縁耐力: 2.5kVAC、50Hz/1min

AC 流れの測定

直接測定の限界: 0.2、1A、5A、10A;

測定の範囲: range× （0-120） %;

正確さ: 0.05%RG;

現在のクランプ（任意）: 100A、200A、500A、1000A;

現在のクランプ測定の正確さ: 0.2%RG

力測定

アクティブな電源の測定の正確さ: cosФ≥0.5、<±0.05%RG;

反応力測定の正確さ: sinФ≥0.5、<±0.1%RG;

現在のクランプ アクティブな電源の測定の正確さ: cosФ≥0.5、<±0.2%RG;

現在のクランプ反応力測定の正確さ: sinФ≥0.5、<±0.5%RG

頻度測定

範囲: 40-70Hz;

正確さ: ±0.002Hz;

位相角の測定

範囲: 0.00°-359.99°;

正確さ: ±0.05°;

調和的な測定

調和的な順序: 第 2 ~63rd;

エネルギー測定

活動的なエネルギー測定の正確さ: cosФ≥0.5、<±0.1%RG;

反応エネルギー測定の正確さ: sinФ≥0.5、<±0.2%RG;

現在のクランプ活動的なエネルギー測定の正確さ: cosФ≥0.5、<±0.2%RG;

現在のクランプ反応エネルギー測定の正確さ: sinФ≥0.5、<±0.5%RG;

エネルギー脈拍の入力

目盛りを付けられたメートルの脈拍の一定した（r/kWh）セットアップされた範囲: 1~9999999999;

組み立ての範囲はの脈拍に目盛りを付けます: 1~9999999999;

最高を受け取って下さい。 脈拍の頻度: 50KHz;

脈拍の一定した組み立ての範囲: 3.6×107;

エネルギー パルス出力機構

エネルギー出力脈拍の一定した（r/kWh）セットアップされた範囲: 1~9999999999;

最高のパルス出力機構の頻度: 72KHz;

概要変数:

電源: AC 220V±10% または 100V±10%;

消費: <15w>

環境の状態: -5℃~55℃;

湿気: RH≤85%;

サイズ: 400mm （L）× 250mm （H） W）× 150mm （

重量: 3kg
