プロフィール:

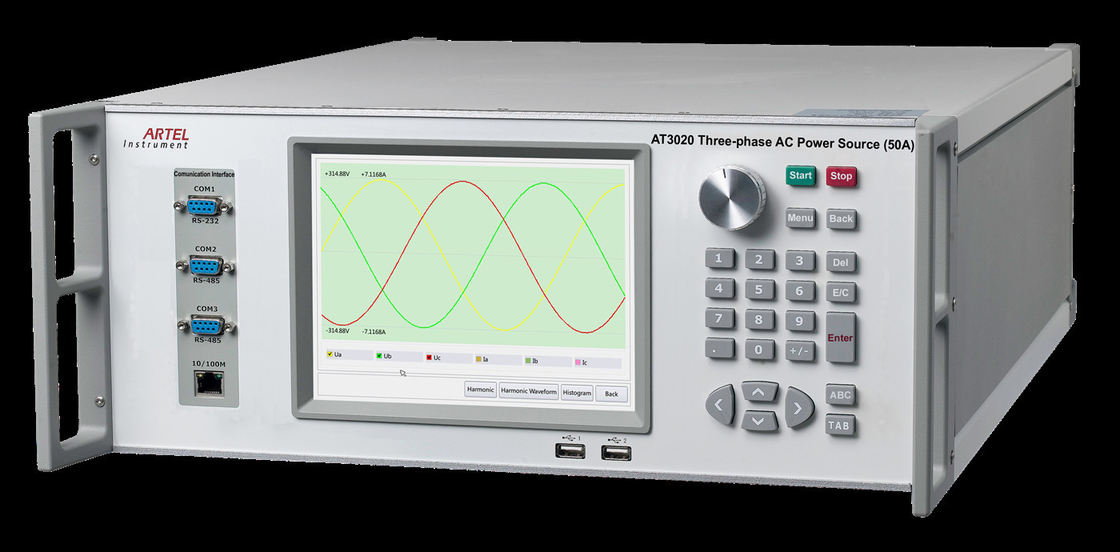

AT3020 は研究所、電力網株式会社の測定部のために適しています

すべてのレベルの鉄道、国民の測定の施設、およびメートルのテスト、生産および点検

製造業者。

主関数:

アナログおよびデジタル AC 電圧メートルおよび現在のメートルのさまざまなテストのために使用されて、/三相選抜して下さい

活動的なおよび反応力メートル、位相角のメートルは、頻度選抜しましたり/三相力率のメートル

メートルおよび同期メートルは、/三相活動的な選抜しましたりおよび反応力メートル;

第 2 ~63rd の倍音を出力して下さい;

主な特長:

モジュール設計、強い反干渉の能力、AT3020 は空電の干渉テストに使用することができます

電気、EMC 等。

安定性が高く、低い波形ひずみ;

8 インチ色のタッチ画面は、友好的、作動すること容易インターフェイスさせます。

RS232、イーサネットおよび WiFi インターフェイス、AT3020 と装備されていてどちらかのサポート独立操作はできます、

PC 制御か便利な無線端末管理。

RS485 によって試験計器と伝達し合って下さい;

メートルの自動口径測定および検査システムをカスタマイズして下さい;

装置のための積み過ぎの位置を驚かし、表示する自己防衛は積み過ぎ、電圧短絡、現在のオープン回路を出力しました;

遠隔にオンラインで更新して、容易にソフトウエア アップデートを達成して下さい;

userself によって目盛り付けを支えて下さい。

タイプ:

AT3020C 3 段階の交流電力の源（50A）、クラス 0.05

AT3020B 3 段階の交流電力の源（50A）、クラス 0.1

技術仕様

AC 電圧出力

範囲: 100V、220V、380V、660V;

調整範囲: （0~120） %RG; RG は範囲を、同様に以後示します;

決断を調節して下さい: 0.01%RG、0.1%RG、1%RG、または 10% RG;

安定性: 0.005%/1min （クラス 0.05）、0.01%/1min （クラス 0.1）

ゆがみ: ≤0.1% （非容量性負荷）;

最大出力の負荷: 25V /phase （抵抗負荷）;

測定の正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）

AC 現在の出力:

範囲: 0.05A、0.2A、1A、5A、16.67A、50A;

範囲の調節: （0~120） %RG、RG は範囲を、同様に以後示します;

決断の調節: 0.01%RG、0.1%RG、1%RG、または 10% RG;

安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）

ゆがみ: ≤0.2% （非容量性負荷）;

最大出力の負荷: 50VA （50A 範囲）

測定の正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）

出力

出力の安定性: 0.01%/2min （クラス 0.05）、0.02%/2min （クラス 0.1）

活動的な/反応力測定の正確さ: 0.05%RG （クラス 0.05）; 0.1%RG （クラス 0.1）

段階の出力

範囲を調節する出力: 0°~360°;

決断を調節する出力: 10°、1°、0.1°、または 0.01°;

決断: 0.01°;

出力される力率:

範囲の調節: -1 | 0 | +1;

測定の決断: 0.0001;

測定の正確さ: 0.0005

頻度出力

範囲の調節: 40Hz ~70Hz;

決断を調節する出力: 1Hz、0.1Hz、0.01Hz、または 0.001Hz;

決断: 0.001Hz;

正確さ: 0.001 Hz。

調和的な設定

調和的な順序: 第 2 ~63rd

調和的な広さ: 0~40%

調和的な角度: 0°~359.99°

倍音の一定の間違い: 第 2 ~31st: ≤±0.1%、第 32 ~63rd: ≤±0.2%;

エネルギー間違いの測定:

活動的なエネルギー基本的な間違いの限界:

±0.05%RD （電圧 15V~660V、現在の 0.02A~60A、PF≥0.5）;

±0.1%RD （電圧 15V~660V、現在の 0.01A~0.02A、PF=1）;

反応エネルギー基本的な間違いの限界:

±0.1%RD （電圧 15V~660V、現在の 0.02A~60A、PF≥0.5）;

±0.2%RD （電圧 15V~660V、現在の 0.01A~0.02A、PF=1）;

他の変数:

電源: 90-265VAC/DC

力の頻度: 50Hz~60Hz

パワー消費量: 50VA~1000VA

環境の状態: 20℃~30℃の湿気: RH≤85%

貯蔵の環境: -20℃~50℃

サイズ: 600mm （L）× 440mm （H） W）× 176mm （

重量: 28kg
